Разработка экспериментального решения для управления демо-сушильной машиной
Задача:
Разработать экспериментальное решение для управления демо-сушильной машиной, состоящей из 4-х групп тэнов и вентилятором с частотным приводом, а также возможностью учёта электроэнергии.

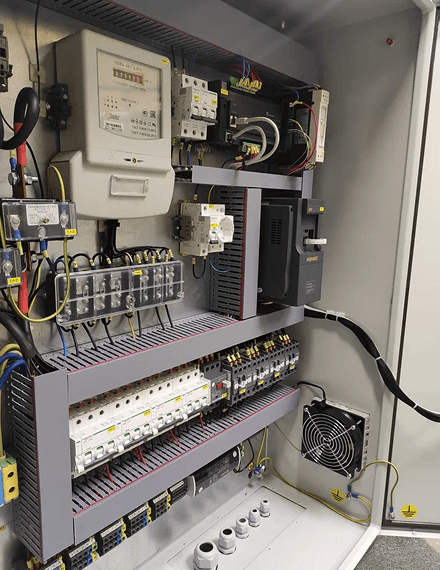

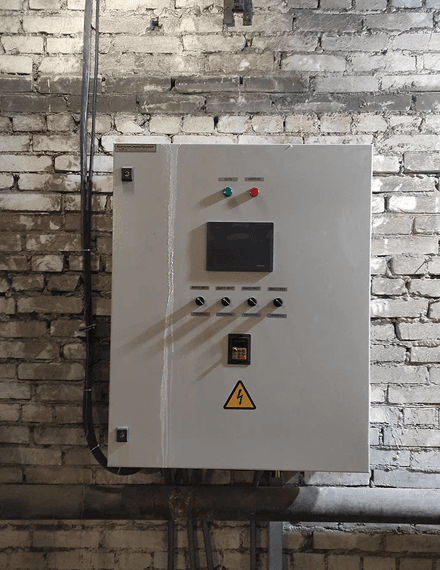

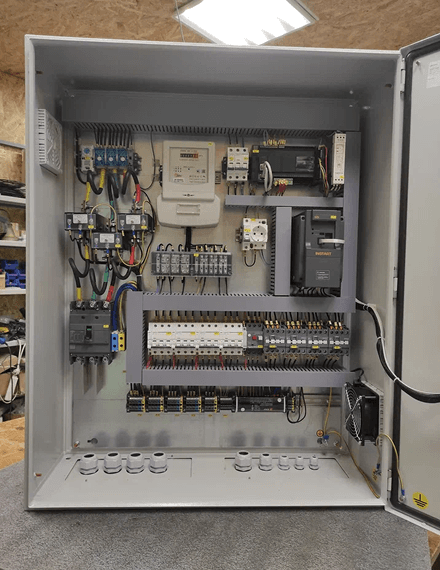

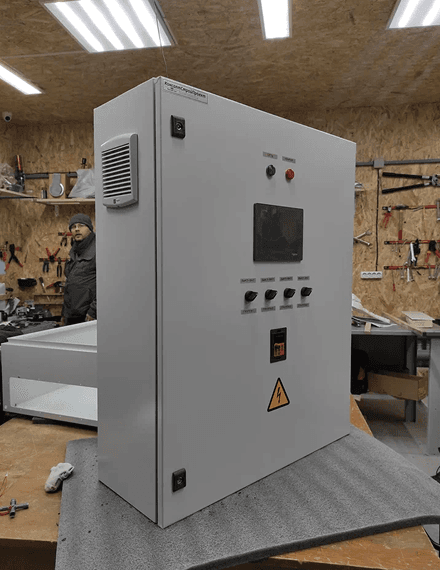

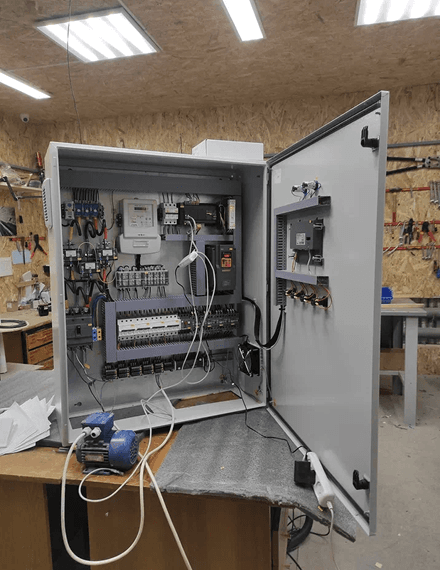

Мы разработали шкаф управления сушильной машиной на базе контроллера и графической панели.
Оператор может задавать количество групп тэнов, которые задействованы в работе, предельные температуры для последовательного отключения каждой группы и максимальную температуру, при которой отключаются все тэны.
Алгоритм системы управления позволяет работать вентилятору как на фиксированной частоте, так и подстраивать частоту под увеличение или уменьшение температуры.
Также по просьбе заказчика была реализована возможность ведения журнала температур для отслеживания и контроля технологии сушки. Журнал выгружается на флеш-носитель и удобен для дальнейшей работы.
